功能：

ANAPF系列有源电力滤波器通过电流互感器采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。

应用范围：

适用于并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。

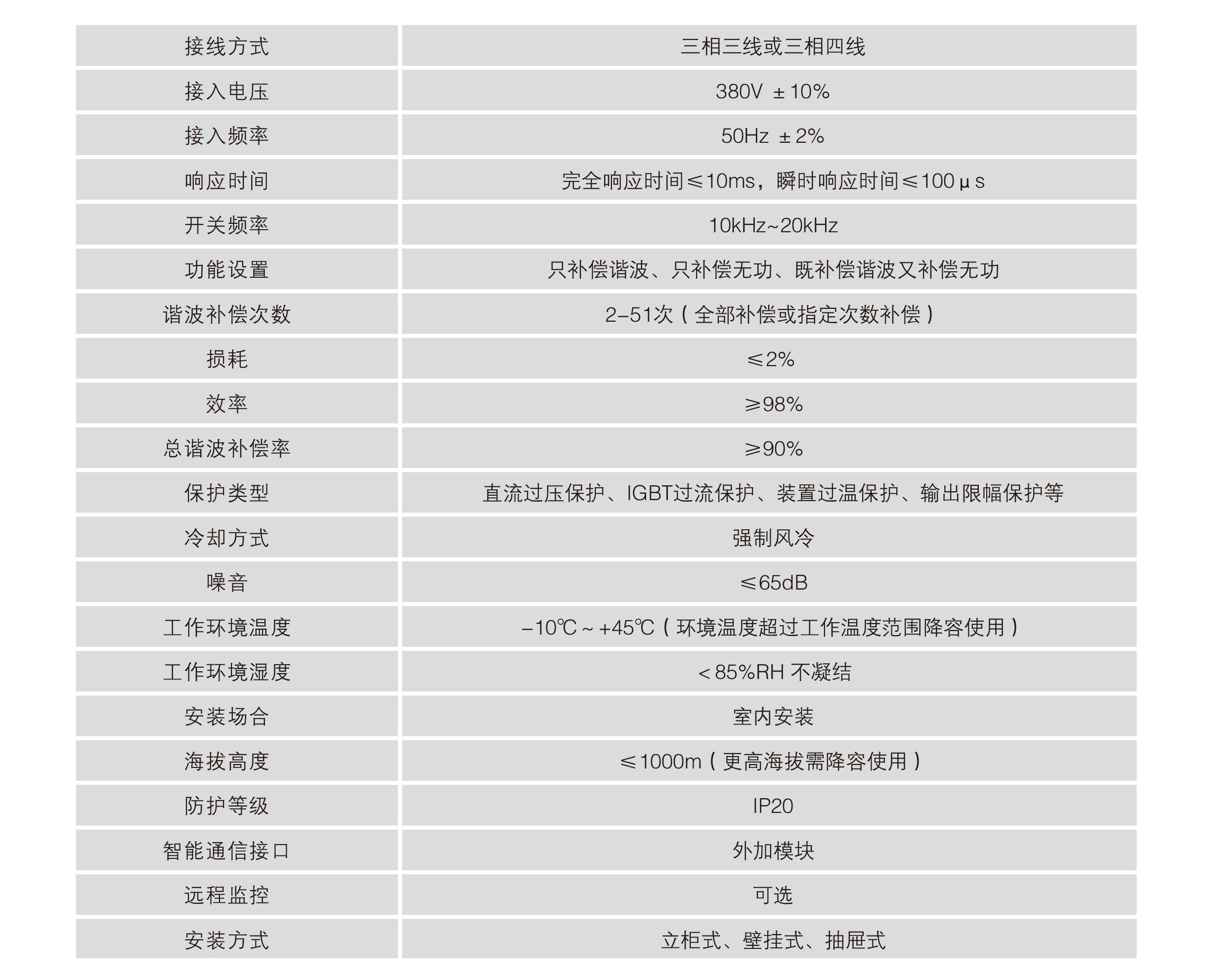

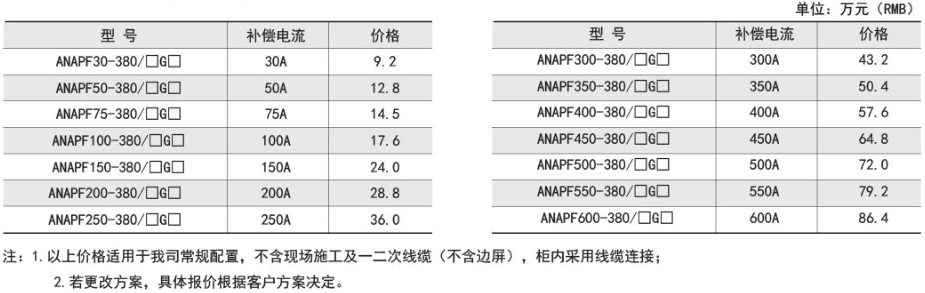

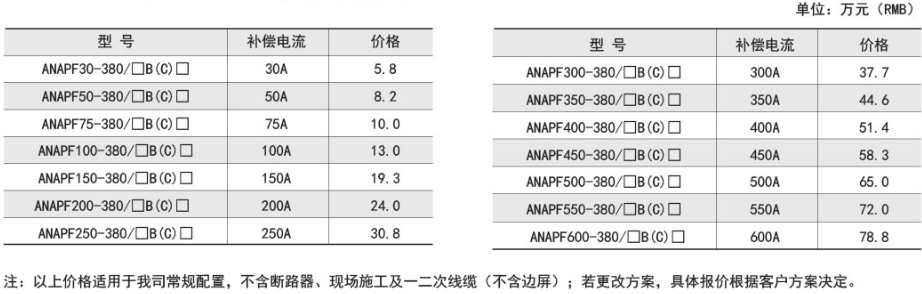

订货范例：

具体型号：ANAPF150-380/BGL

技术要求：谐波补偿电流150A，线电压等级380V 。

接线方式：三相四线

安装方式：立柜式

互感器接线方式：负载侧

外形尺寸

抽屉式模块示意图

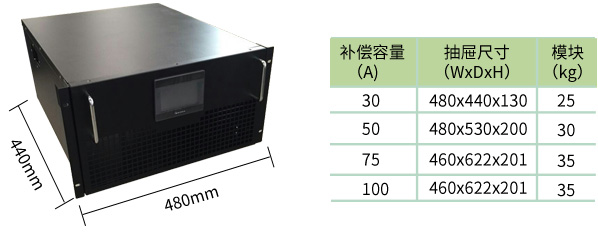

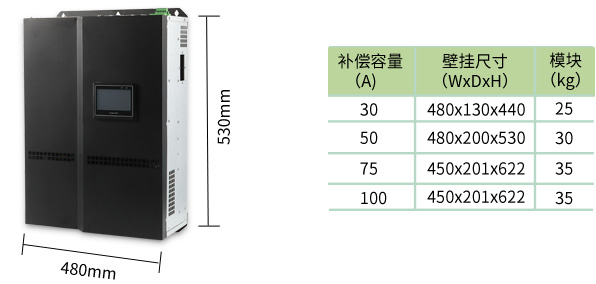

壁挂式模块示意图

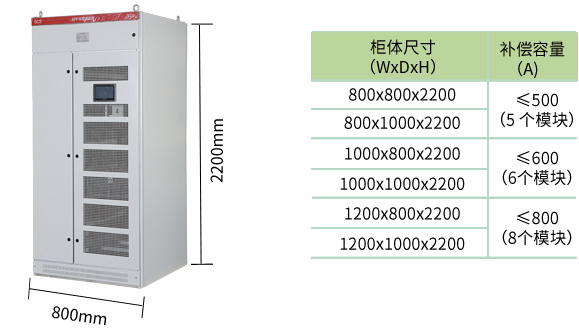

整柜示意图

接线方式

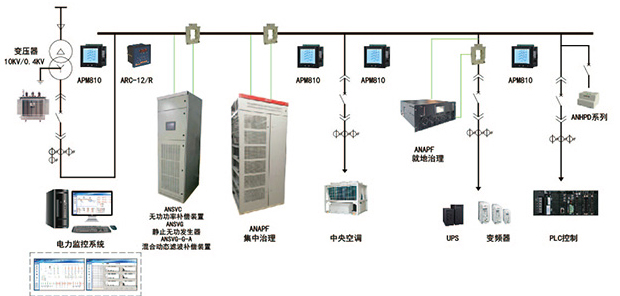

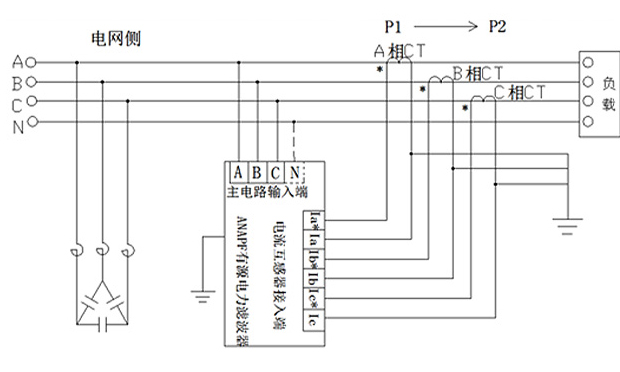

电容柜在进线侧主电路接线

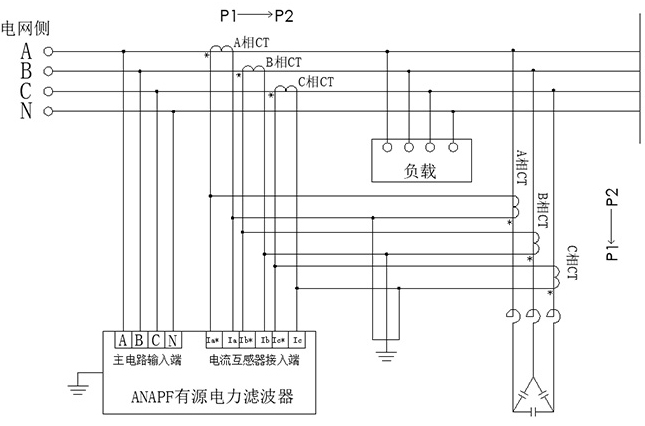

电容柜在末端主电路接线

安装示意

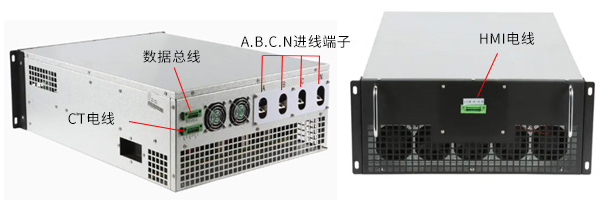

1. A、B、C、N主线，连接至接线端子（主线路输入端）

2. PE接地线，连接至接线端子或接地铜排

3. CT接线端子,连接至电流信号端子（电流互感器输入端）

现场安装图

案例一 ANAPF在数据机房的应用

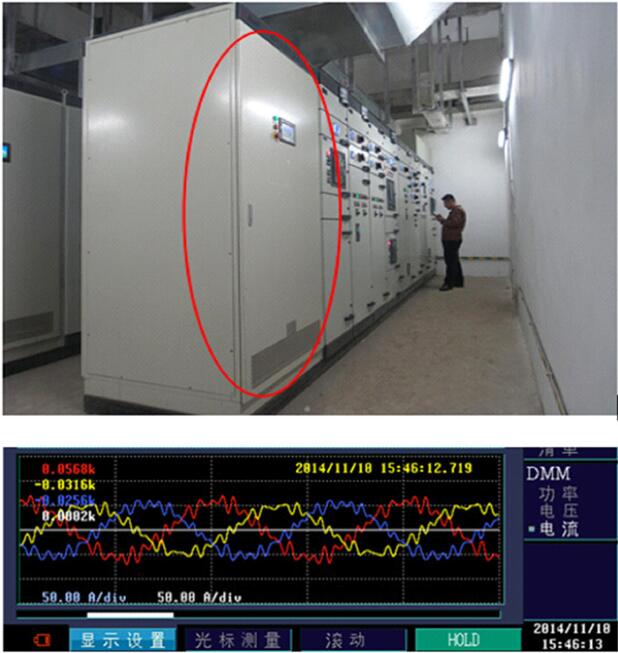

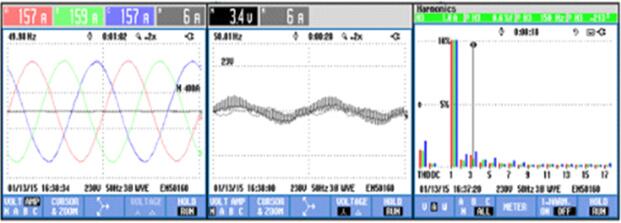

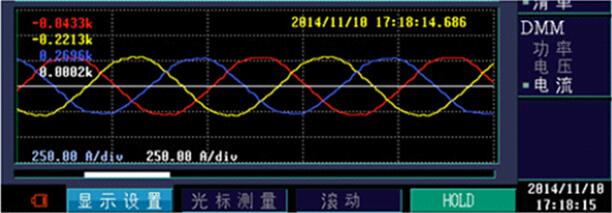

治理前

治理后

案例二 ANAPF在商业中心的应用

治理前

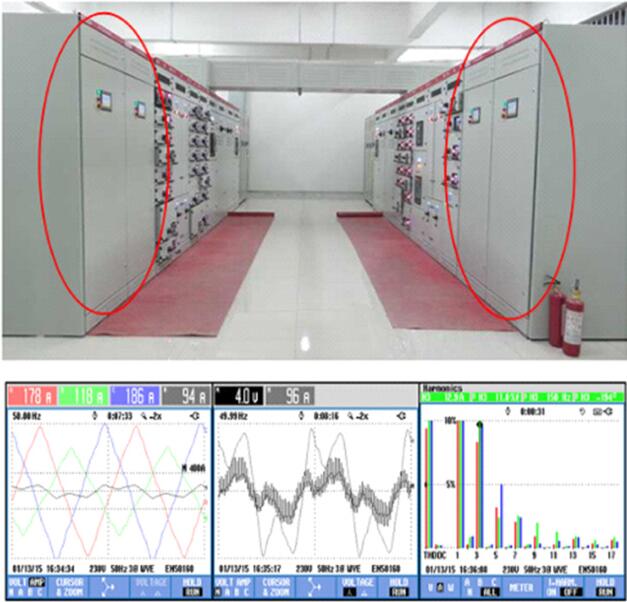

治理后

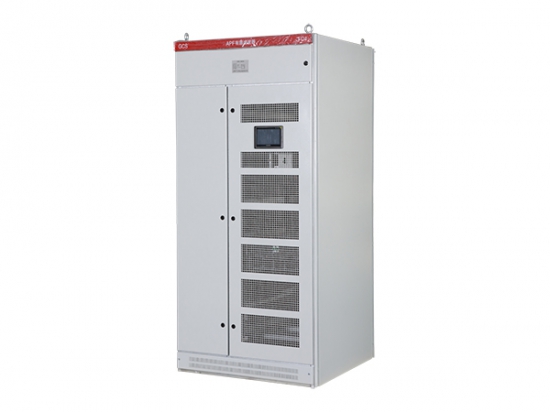

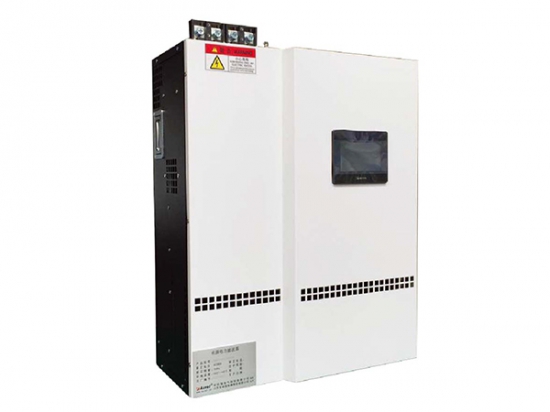

立柜式ANAPF有源电力滤波器

壁挂式（抽屉式）ANAPF有源电力滤波器
