功能：

AM系列微机保护测控装置集保护、测量、控制于一体，适用于35kV及以下电压等级的用户终端变电站（所），可实现用户变电站的保护和测控。

应用范围：

应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。

订货范例：

具体型号：AM5-T 512112

技术要求：10kv变压器保护；电流输入5A；零序电流输入1A；操作电源DC220V；带防跳盒；不带GPS对时功能。

通讯协议：RS485接口 Modbus/RTU协议或103规约可设置

辅助电源：DC 220V

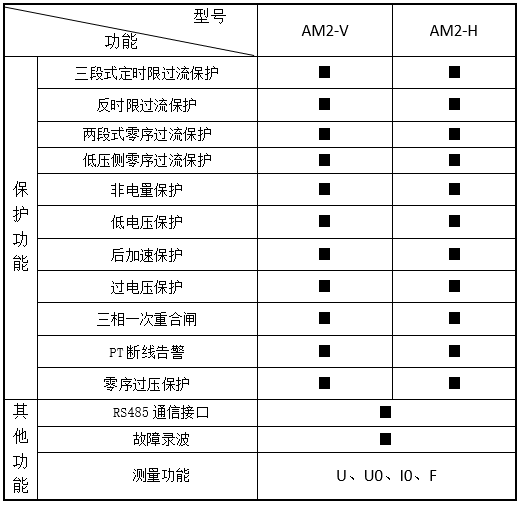

AM2功能配置

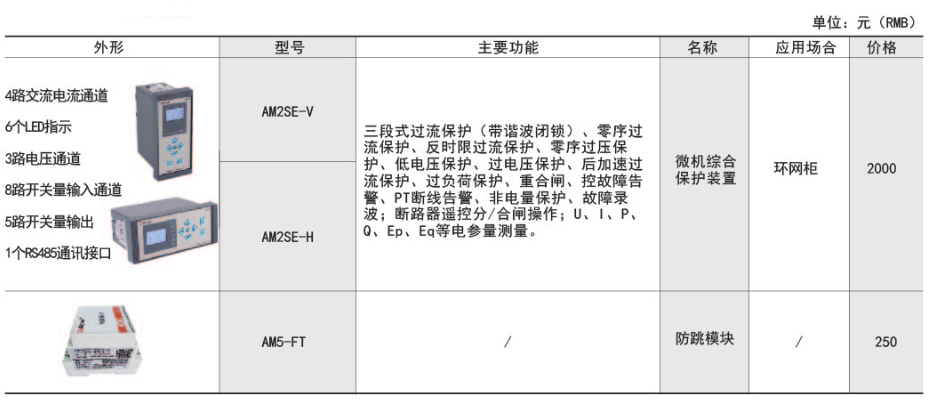

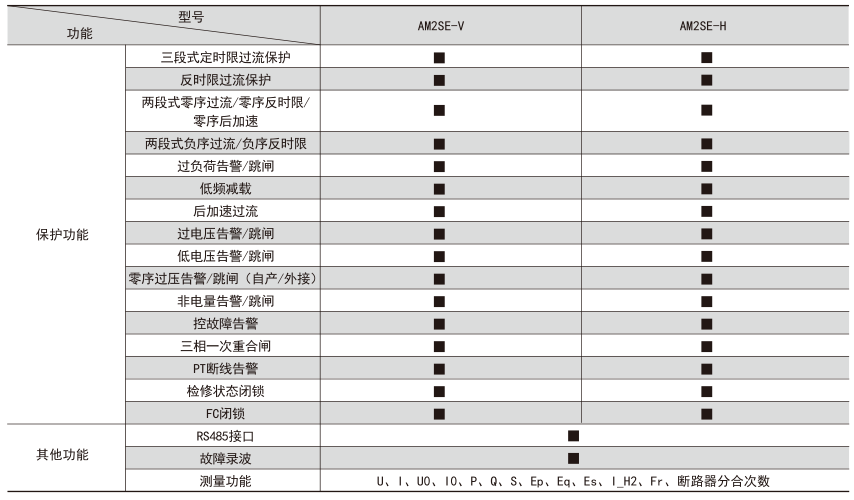

AM2SE功能配置

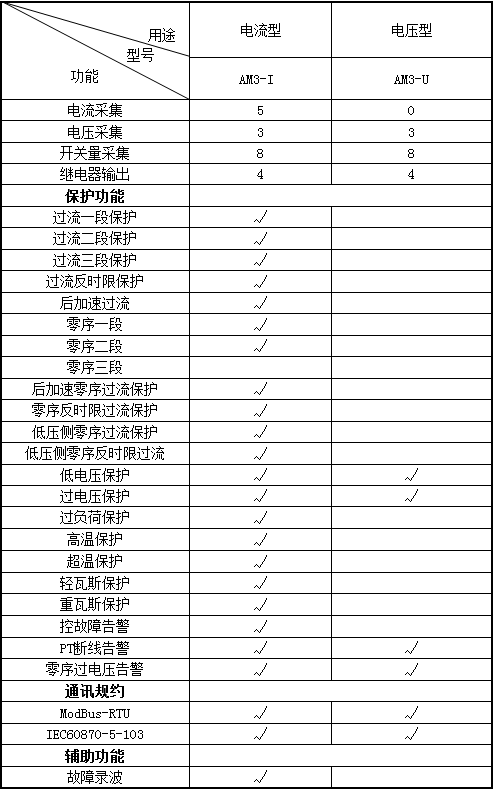

AM3功能配置

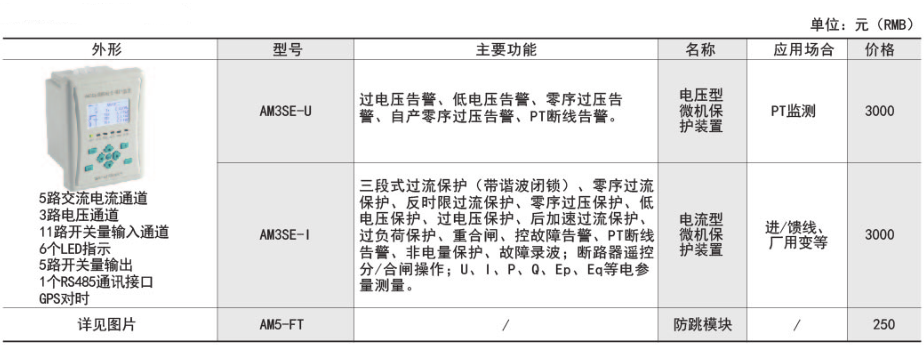

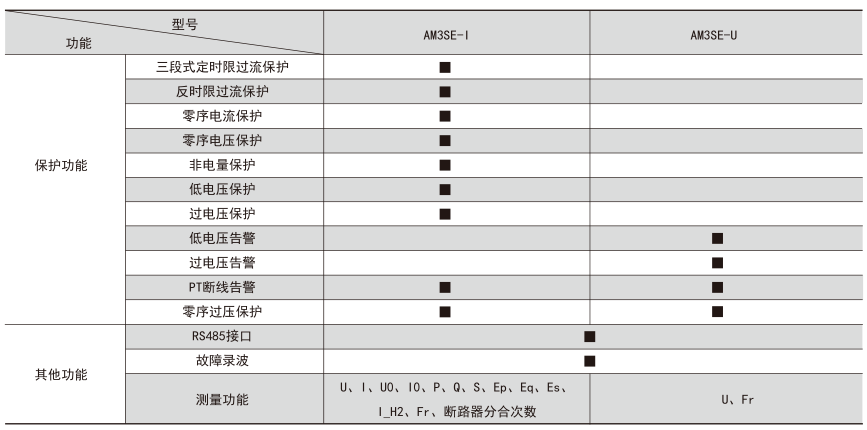

AM3SE功能配置

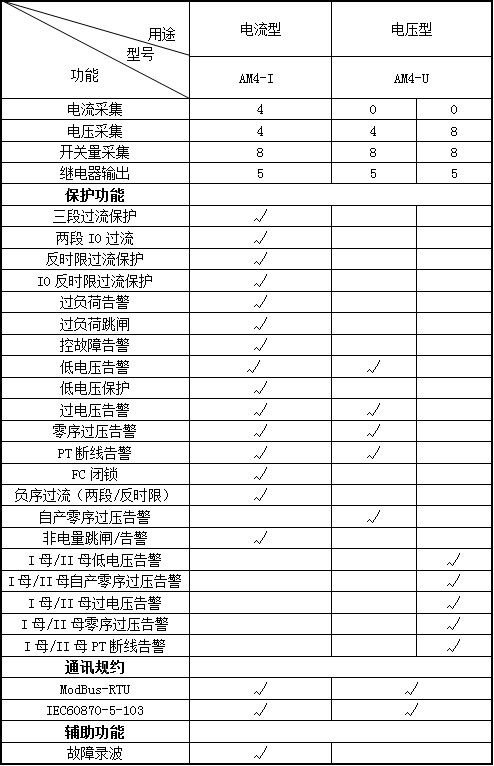

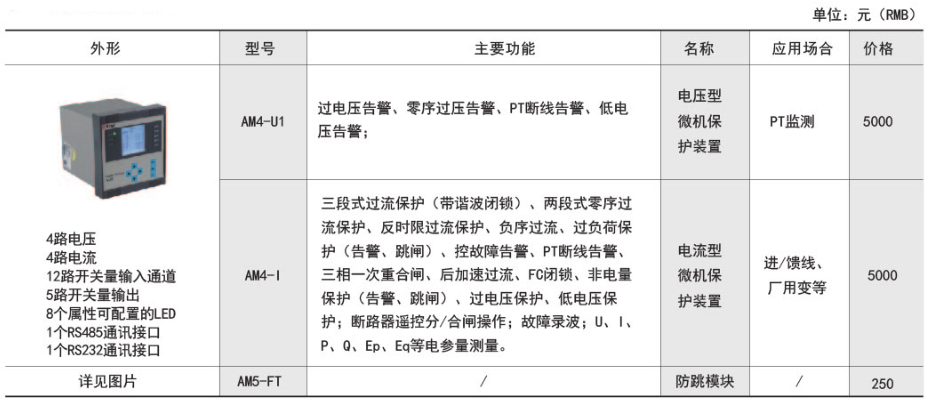

AM4功能配置

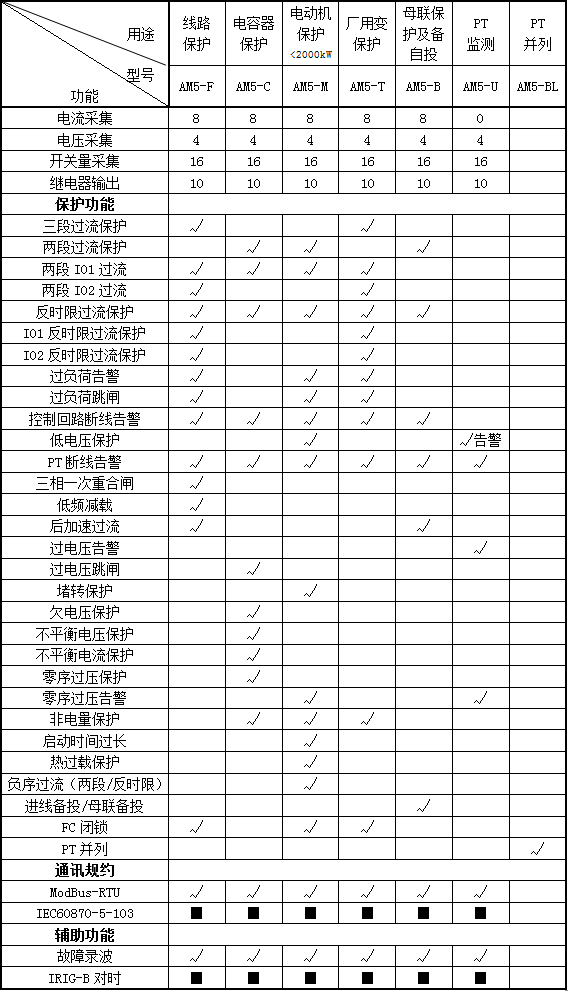

AM5功能配置

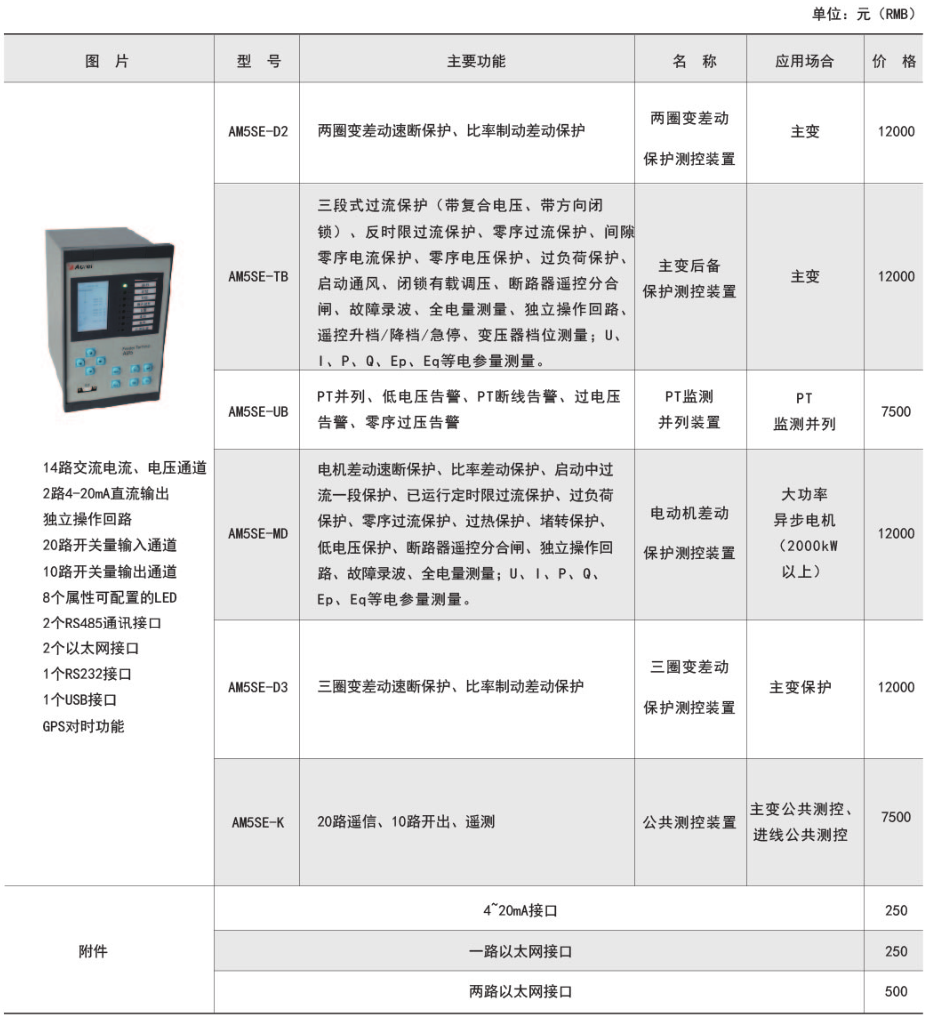

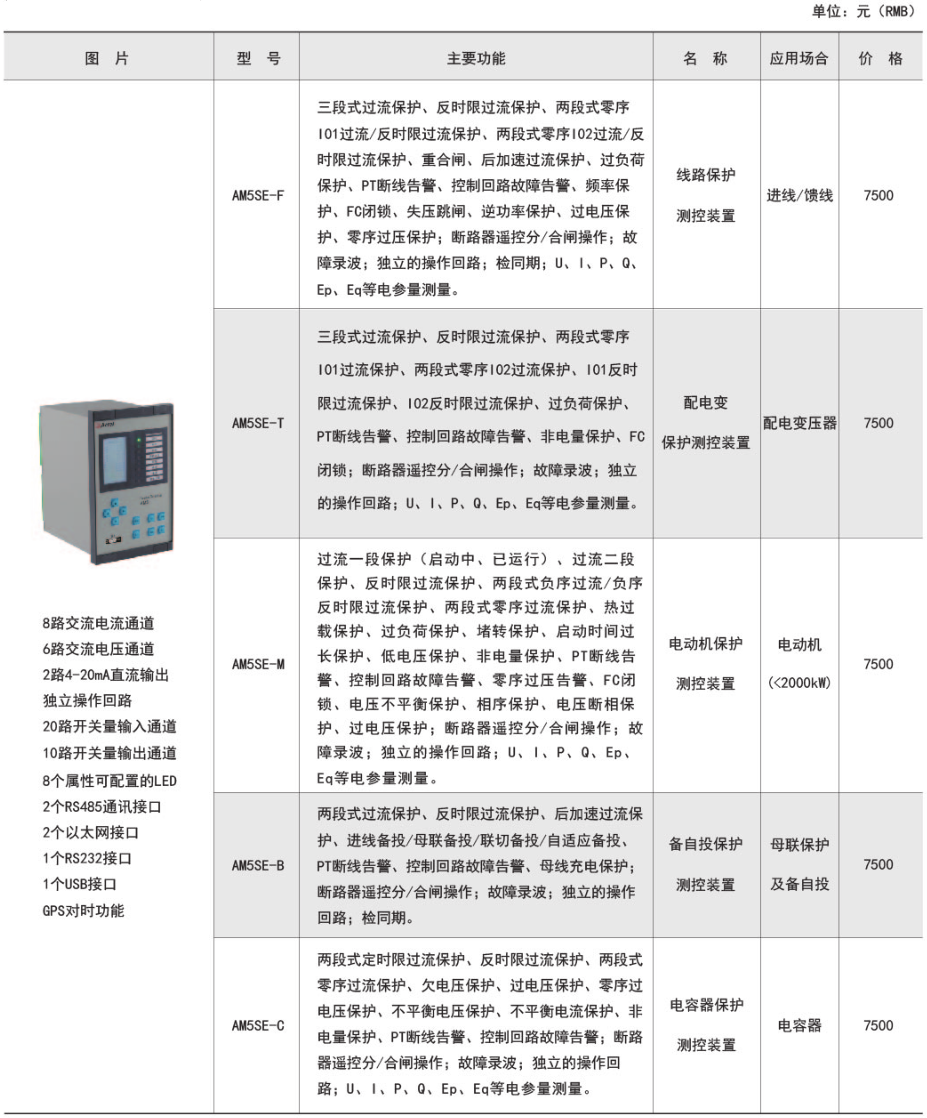

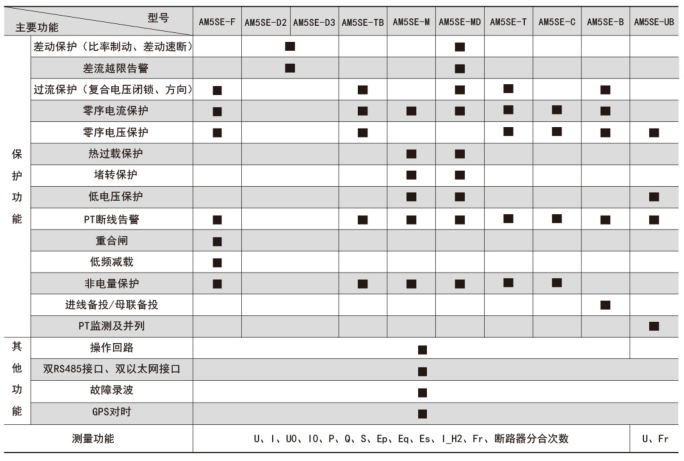

AM5SE功能配置

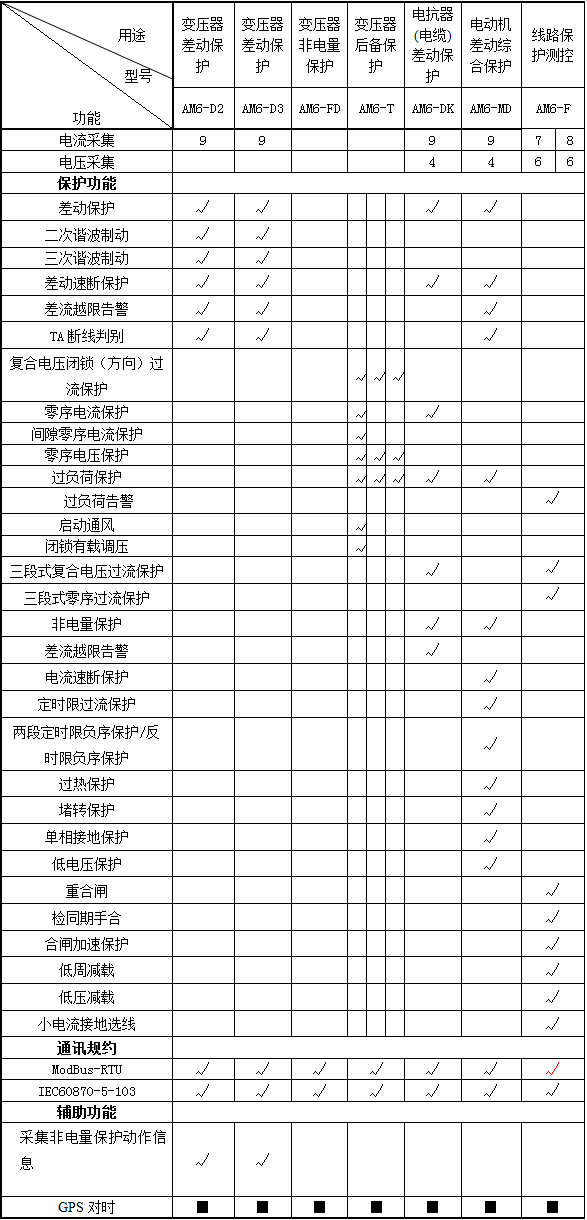

AM6功能配置

注：√表示具备此功能，■表示可选功能， 空白表示无此功能。

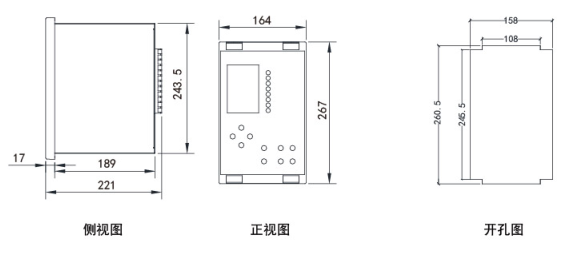

外形尺寸

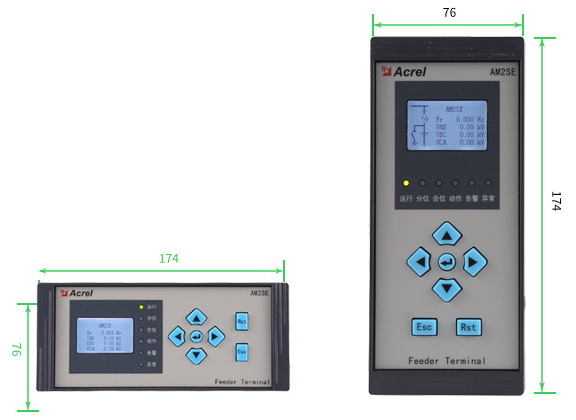

AM2SE

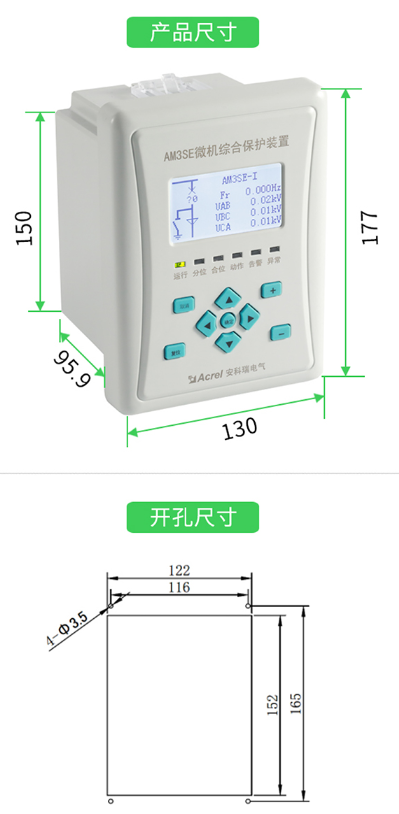

AM3SE

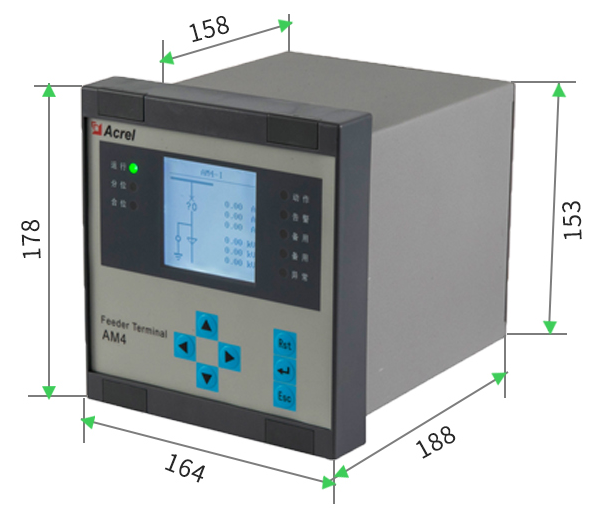

AM4

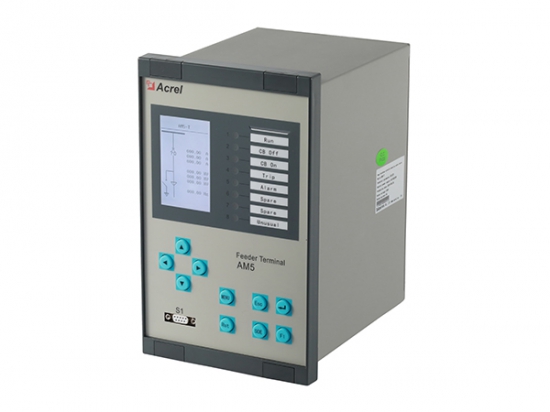

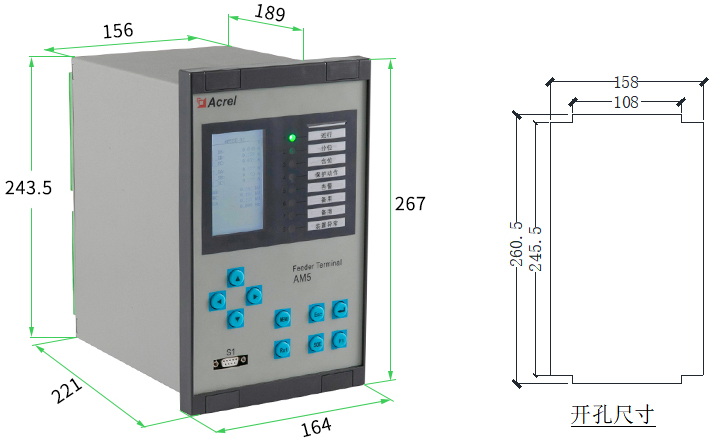

AM5

AM5SE

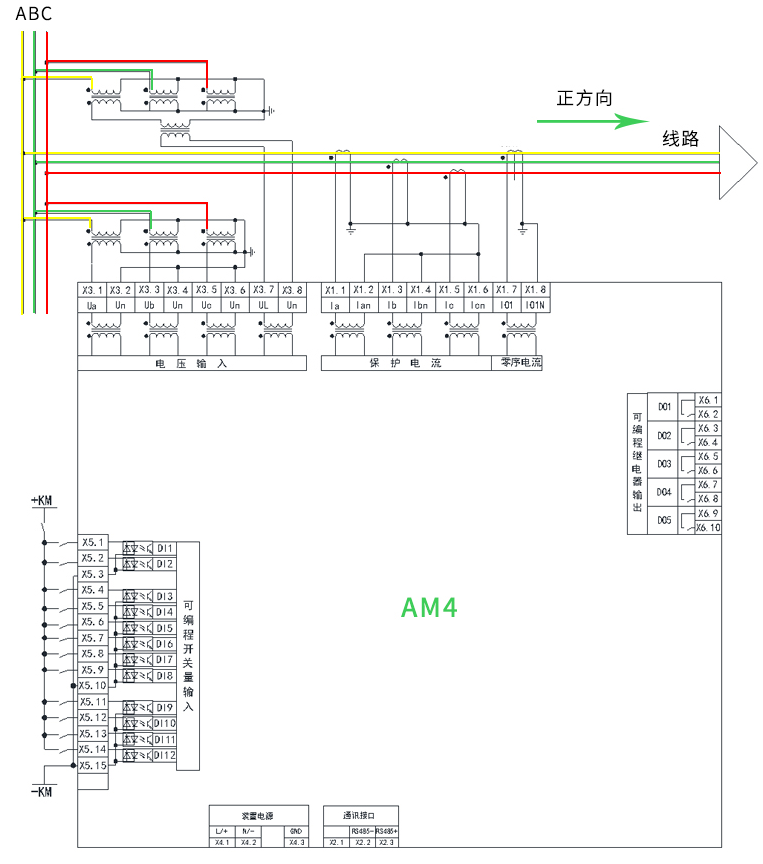

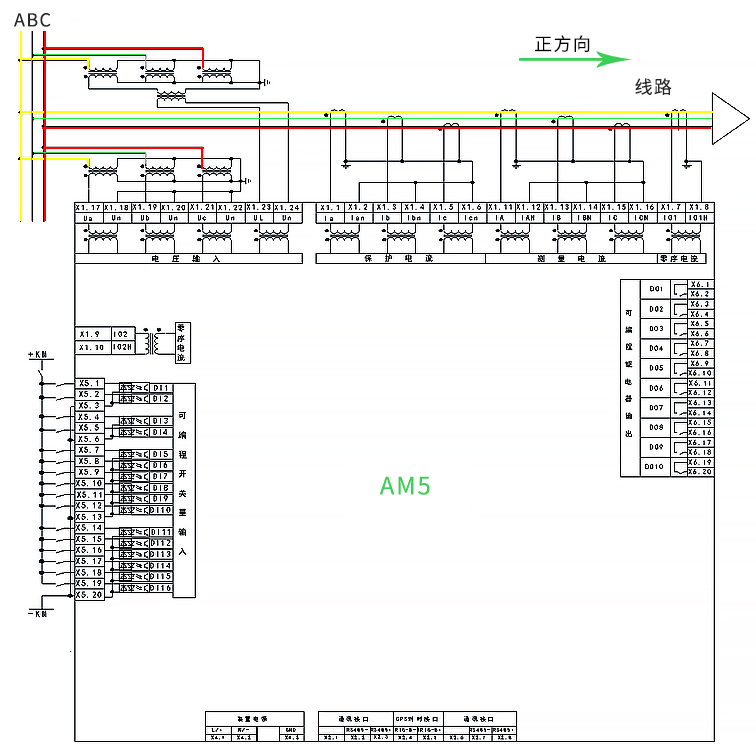

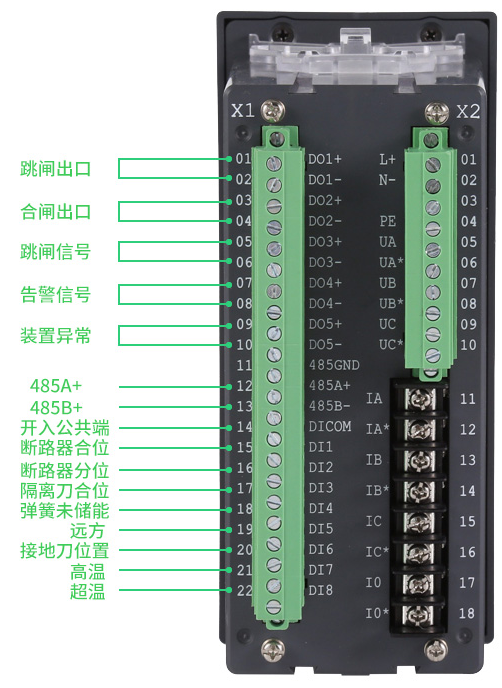

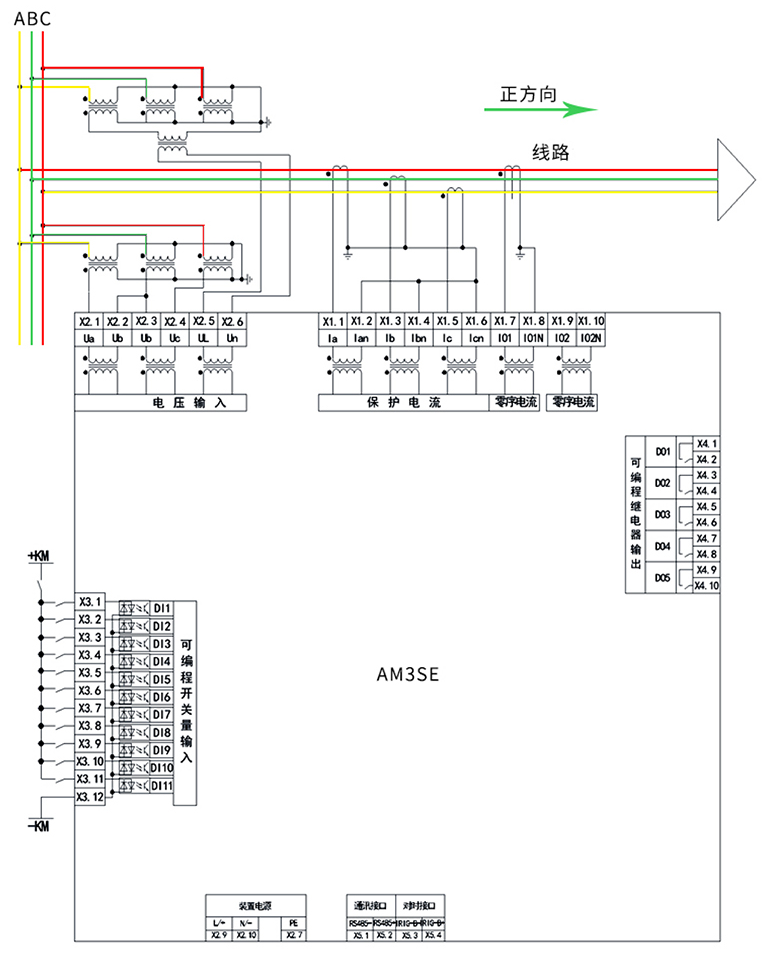

接线方式

AM2SE

AM3SE

AM4

AM5

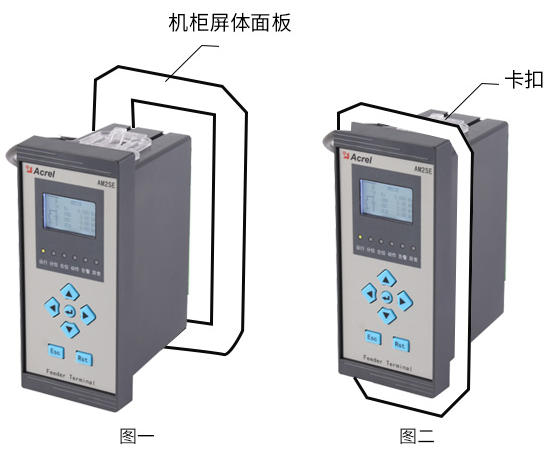

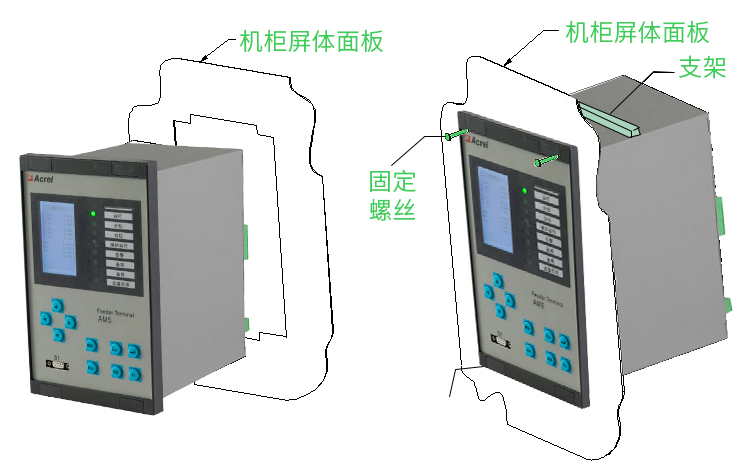

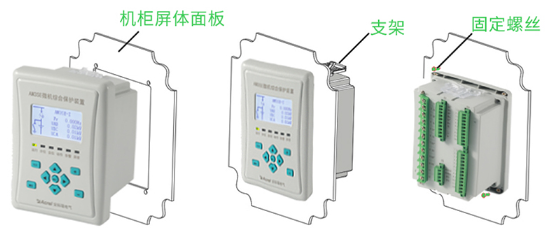

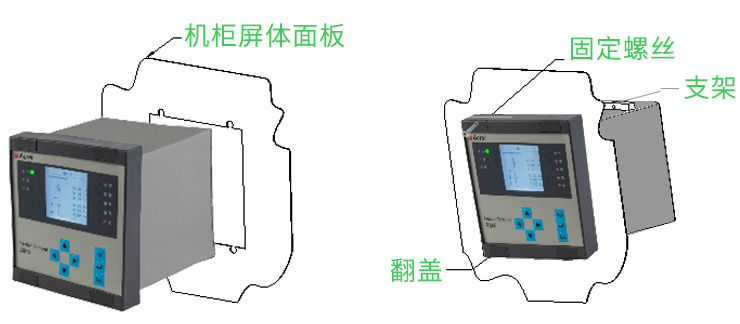

安装示意

AM2SE

AM3SE

AM4

AM5

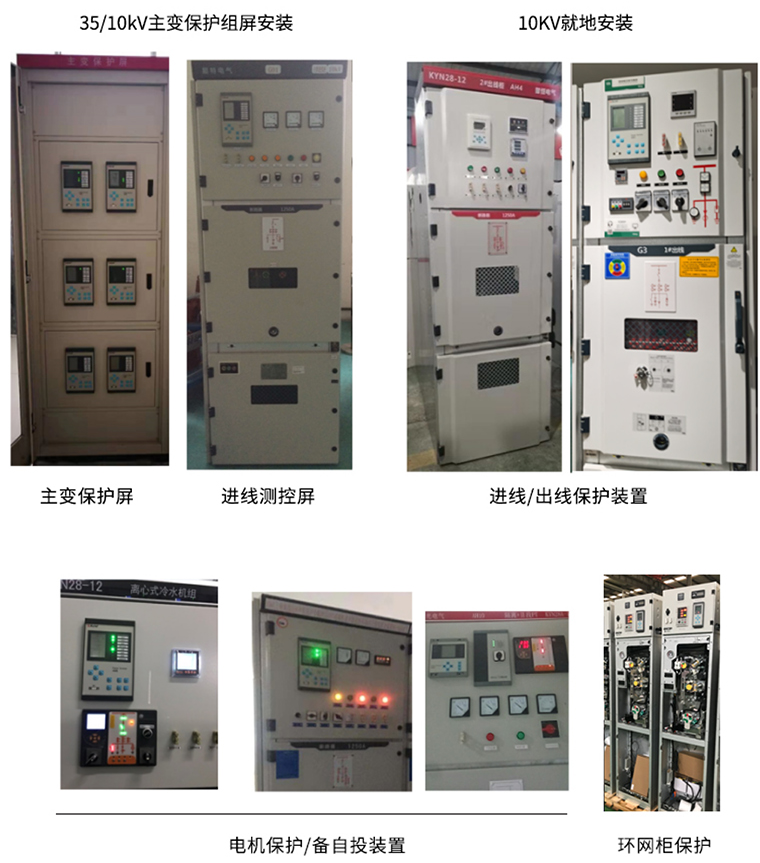

现场安装图

AM2SE系列微机保护装置

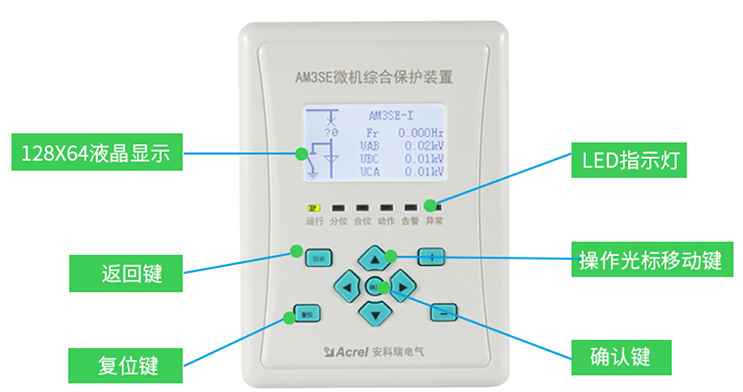

AM3SE系列微机保护装置

AM4系列微机保护装置

AM5系列微机保护装置

AM5SE系列微机保护装置
