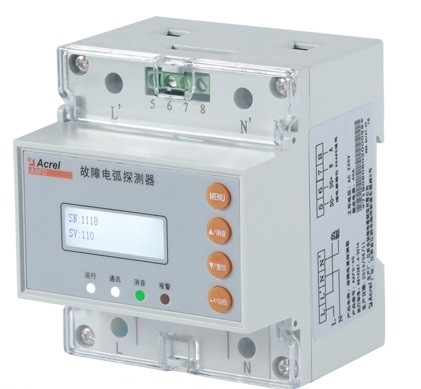

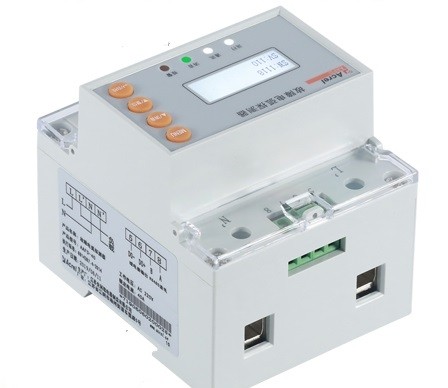

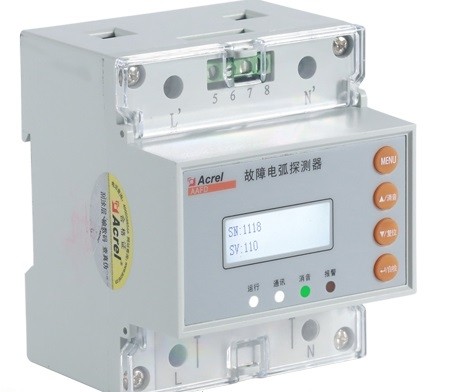

单相故障电弧探测器智慧用电电弧在线监测集中显示单元对接入线路中的故障电弧传感器进行统一检测。故障电弧传感器可以对故障电弧（包括故障并联电弧、故障串联电弧）进行有效的检测，当检测到线路中存在引起火灾的故障电弧时，显示单元可以进行现场的声光报警，并将报警信息传输给电气火灾监控设备。集中显示单元可同时通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理。

　　故障电弧集中显示单元适用于工业与民用建筑中10KW及其以下的电气线路，其保护线路长度不宜大于100米。产品遵循国标GB 14287.4-2014，可适用于养老院、学校、商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及场所等。

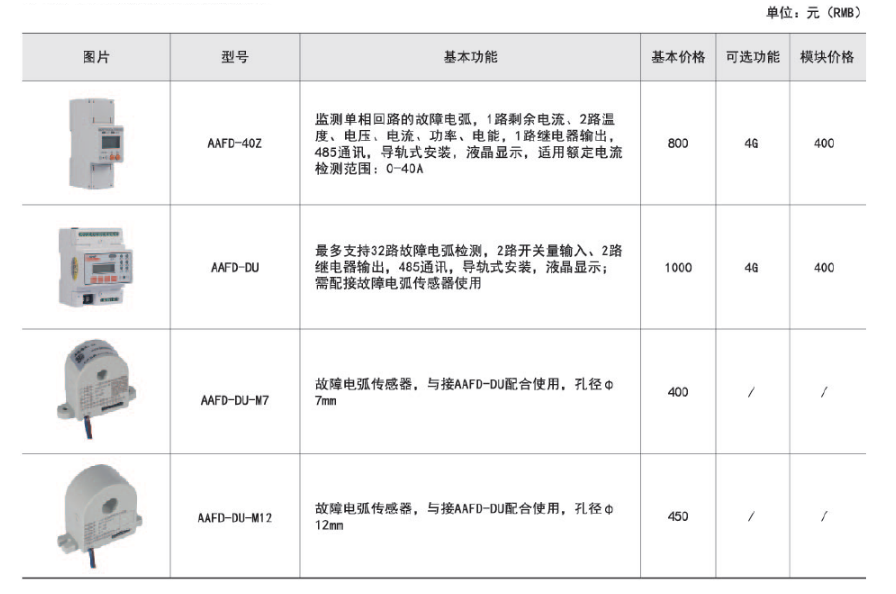

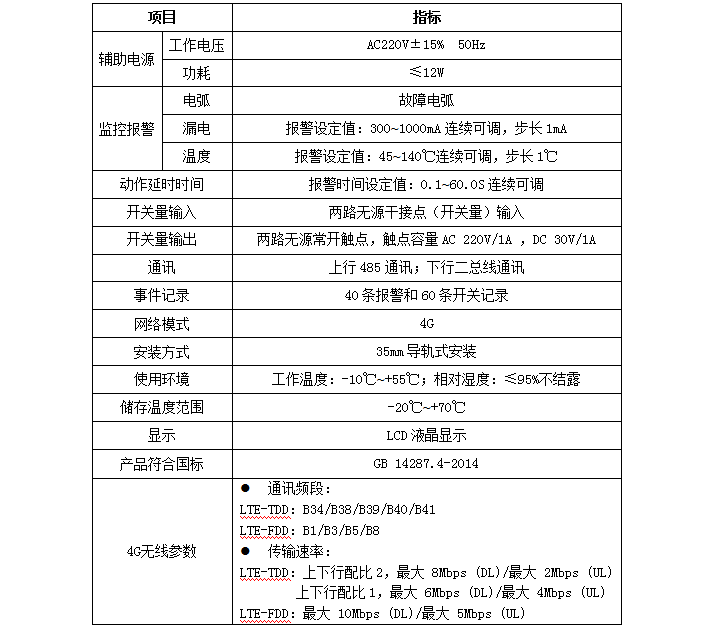

　　表1 故障电弧集中显示单元技术参数表

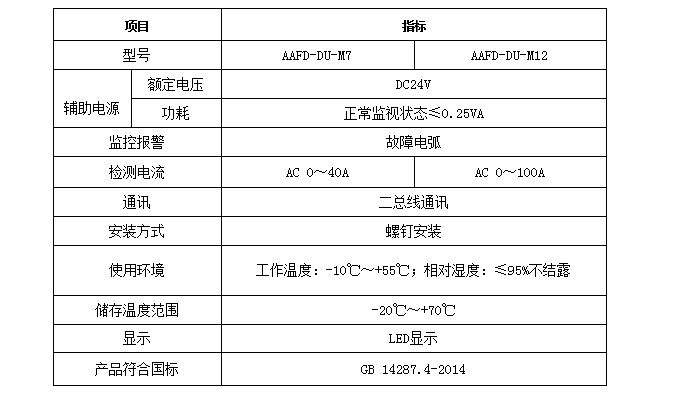

　　表2 故障电弧传感器技术参数表

　　故障电弧集中显示单元,外形及安装尺寸（单位 mm）

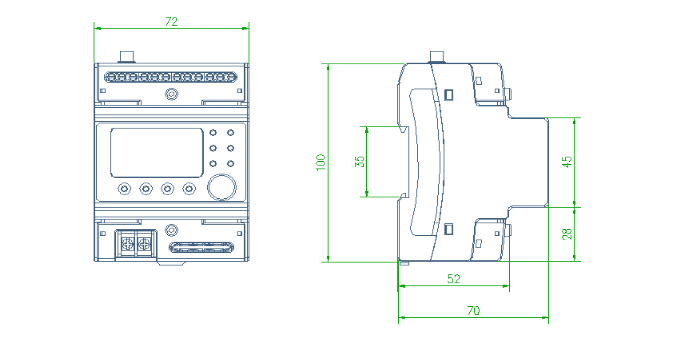

　　图1 故障电弧集中显示单元尺寸图

　　AAFD-DU-M7故障电弧传感器,外形及安装尺寸（单位 mm）

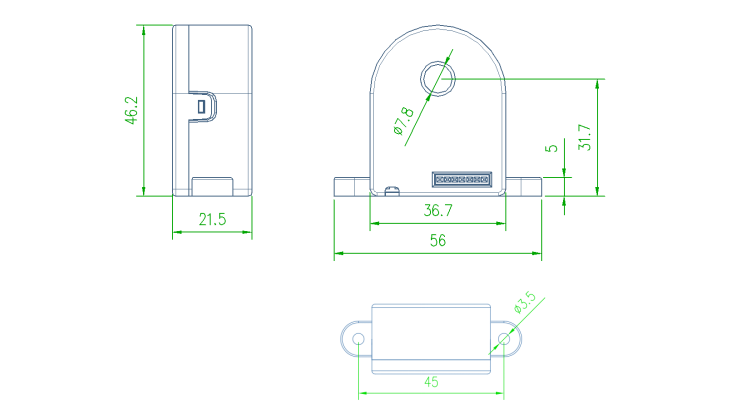

　　图2 AAFD-DU-M7故障电弧传感器尺寸图

　　AAFD-DU-M12故障电弧传感器,外形及安装尺寸（单位 mm）

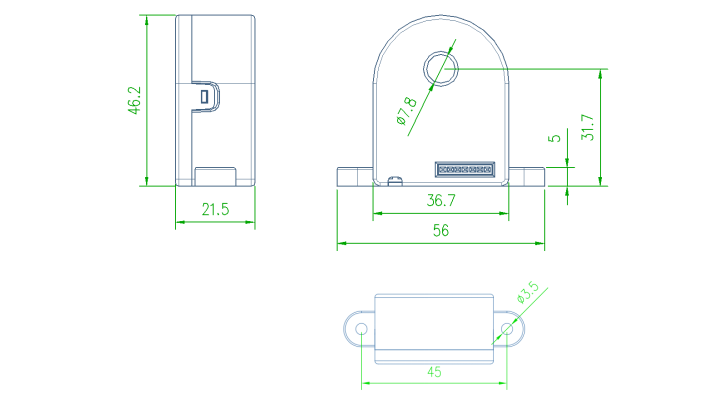

　　图3 AAFD-DU-M12故障电弧传感器尺寸图

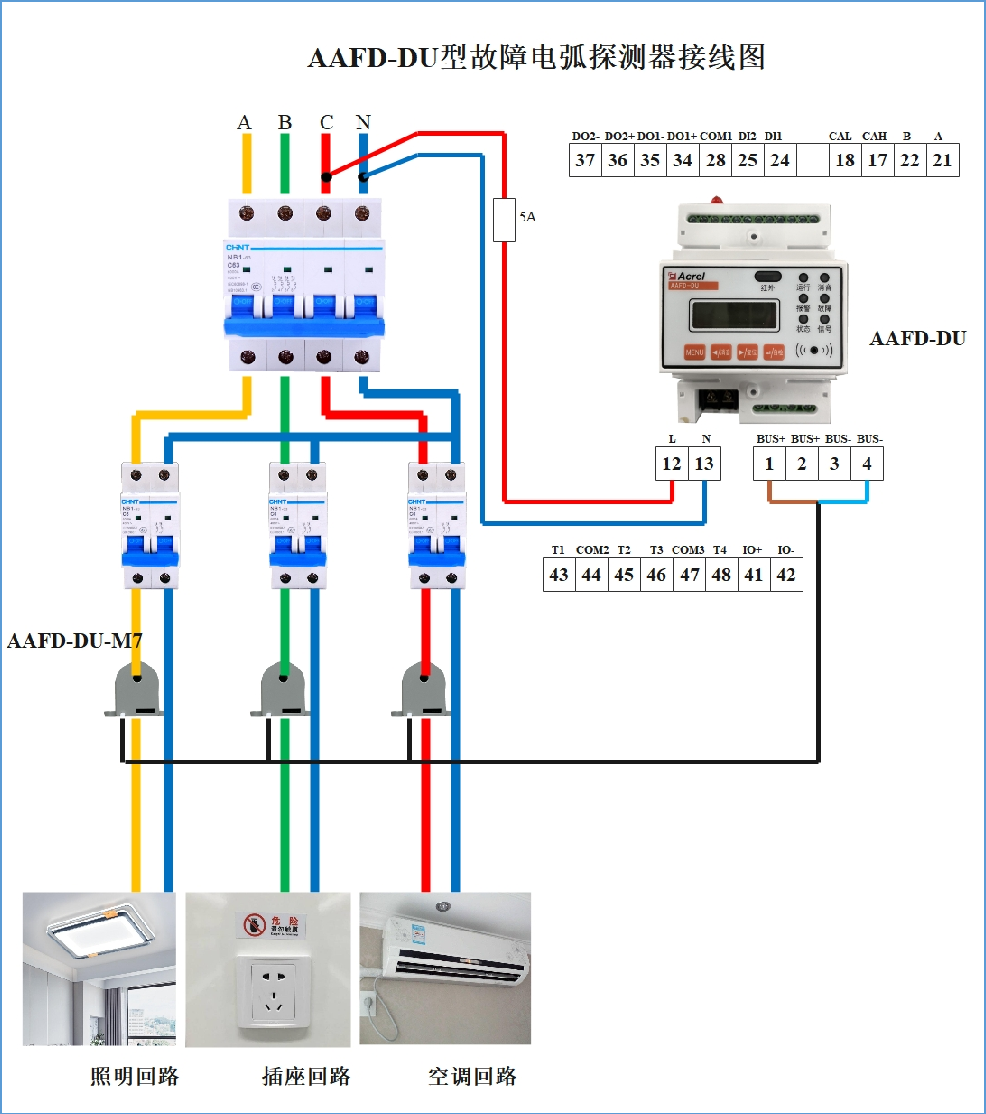

　　单相故障电弧探测器智慧用电电弧在线监测接线图

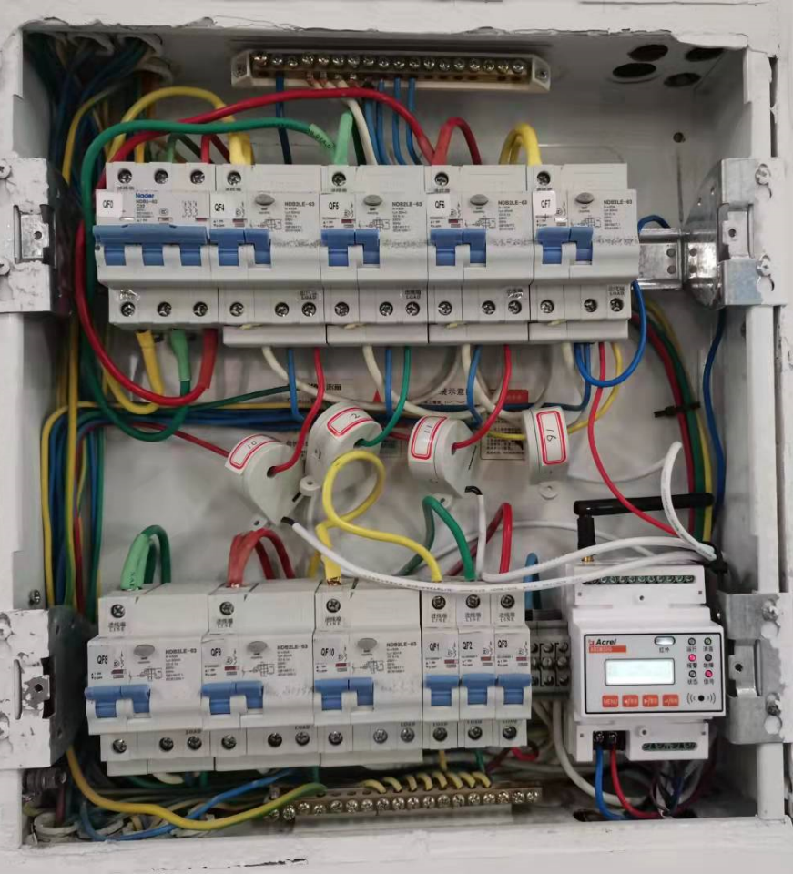

　　现场安装图
