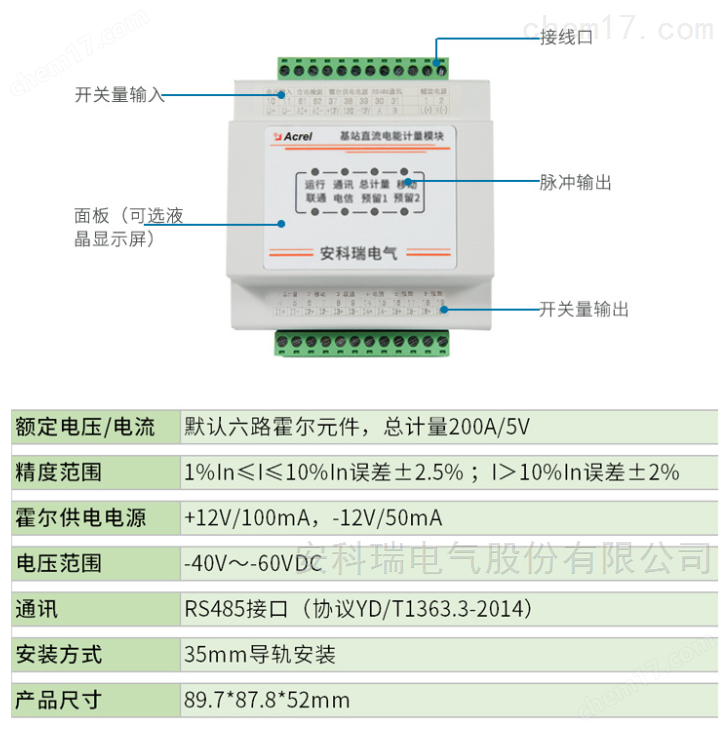

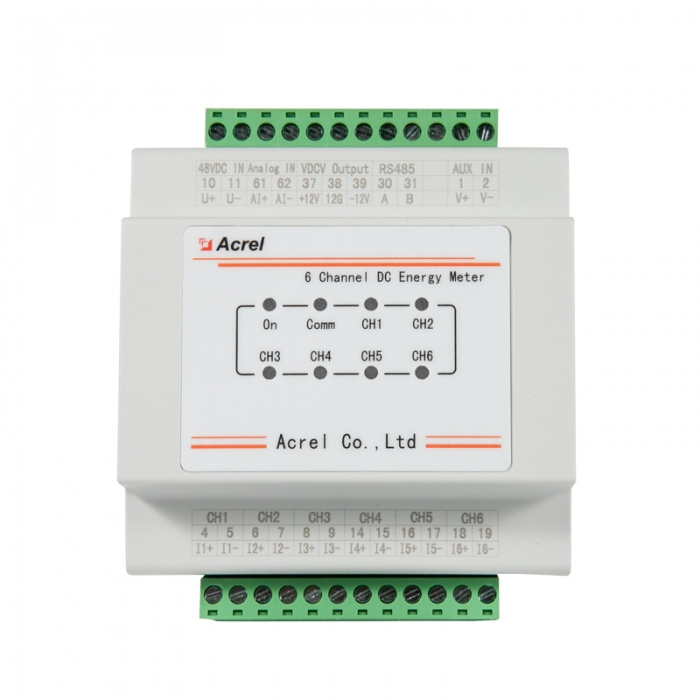

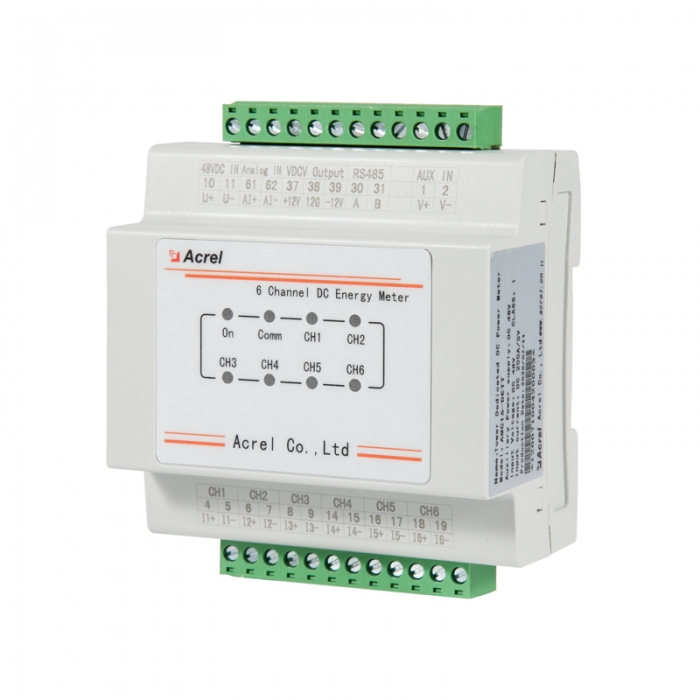

AMC16-DETT 多路直流智能电表主要是针对有共享需求，且开关电源无分用户电量计量功能的基站而设计的。仪表可对六个回路的直流电能进行计量，并可为配套的霍尔传感器提供工作电流，同时可通过上位机软件实现零漂校准，具有遥测、遥信、遥调、实时电量计量、供电质量异常告警、信息存储及处理、信息交互等功能。该模块可分别计量三家运营商的直流用电量，为基站节能改善提供详细的数据依据，为直流配电设备提供分项计量解决方案。
模块具有工业标准的 RS485 通讯接口,采用 YD/T1363.3-2014 规定的通讯协议，符合中国铁塔有限公司Q/ZTT 2205-2017《基站直流电能计量模块技术要求》相关技术要求。
产品资质
技术参数 | 技术指标 |
输入 | 直流额定电压 | 一路：-48VDC |
直流电流 | 默认六路霍尔元件：总计量 200A/5V，移动、电信、联通和第一路预50A/5V， 第二路预留 100A/5V |
市电监测 | 一路：0-5VDC（隔离变送器输出） |
过载能力 | 电压：1.2 倍持续，2 倍持续 1 秒；电流：1.2 倍持续，10 倍持续 1 秒 |
精度 | 1%In≤I≤10%In 误差±2.5% ；I＞10%In 误差±2% |
测量分辨率 | 电压输出精度为 0.01V，电流输出精度为 0.01A，功率输出精度为 0.01kW， 电能输出精度为 0.01kWh |
功能 |
基本功能 | 监测设备系统时间、总电压、输出总电流、总功率、总电能、各分路电压、 各分路电流、各分路功率、各分路电能；LED 指示灯显示；RS485 通讯 |
计量功能 | 起动电流：额定电压下，计量模块的负载电流值在不超过电流 1%时， 模块启动 潜动电流：当计量模块的电流线路中无电流，电压线路上施加额定电压值的 85%～125%时，模块计算器不应有 1 个以上的数字变化 |
报警功能 | 直流电压输出过低告警、直流电压输出过高告警、一次下电告警、模块失压 告警、计量支路错误告警、内部程序错误告警、时钟错误告警、存储器故障告警、交流输入停电告警 |
校时功能 | 支持广播校时，可通过 RS485 通信接口对计量模块进行远程校时 |
通讯 | 单路 RS485，波特率默认 9600bps，可设置为 1200 bps、2400 bps、4800 bps。 通讯协议：基站直流电能计量模块协议 YD/T1363.3-2014 |
霍尔供电电源 | 一组电源输出,+12V/100mA，-12V/50mA |
时钟精度 | ≤0.5s/d（23℃），≤1s/d（-20℃～60℃） |
辅助电源 | 电压范围 | -40V～-60VDC |
功耗 | 整机≤2W（无霍尔供电电源输出） |
存储 | 有历史电能数据和历史告警信息的存储功能，内存为 2MB |
绝缘电阻 | ≥40MΩ |
环境 | 温度 | 工作温度：-20℃～+60℃；储存温度：-40℃～+70℃ |
湿度 | ≤98％不结露，无腐蚀性气体场所 |
海拔 | ≤4000m |
防护等级 | IP20 |
材料阻燃性能 | 接线端子灼热丝温度 960℃±10℃,壳体灼热丝温度 650℃±15℃ |

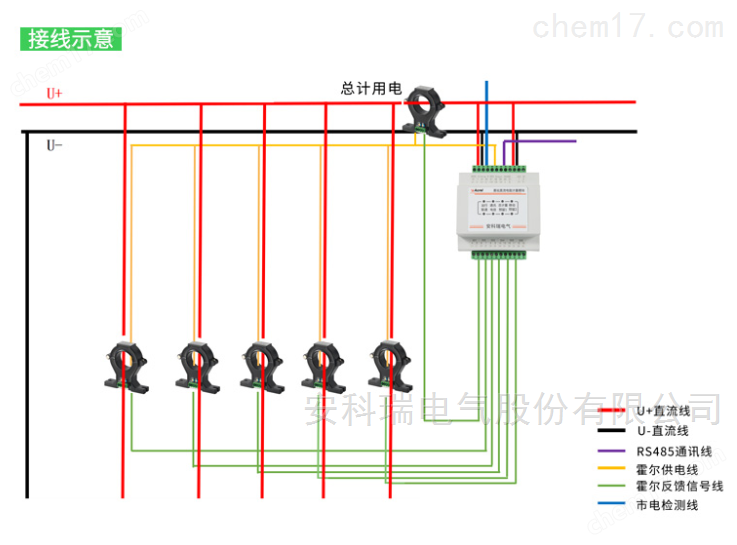

接线方式

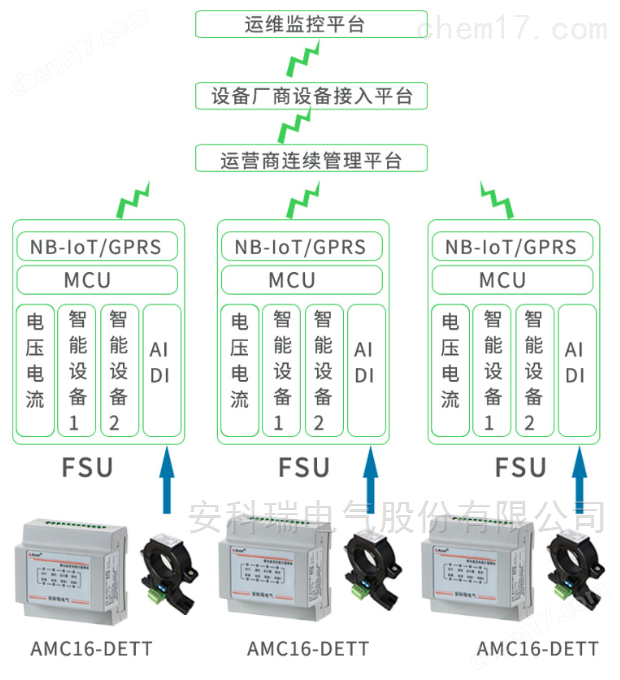

组网方案
通信基站直流电能计量模块
