安科瑞工商业储能柜EMS管理系统Acrel-2000ES，针对工商业储能柜、储能集装箱研发的一款储能EMS，具有完善的储能监控与管理功能,涵盖了储能系统设备(PCS、BMS、电表、消防、空调等)的详细信息,实现了数据采集、数据处理、数据存储、数据查询与分析、可视化监控、报警管理、统计报表等功能。在高级应用上支持能量调度,具备计划曲线、削峰填谷、需量控制、防逆流等控制功能。

应用范围

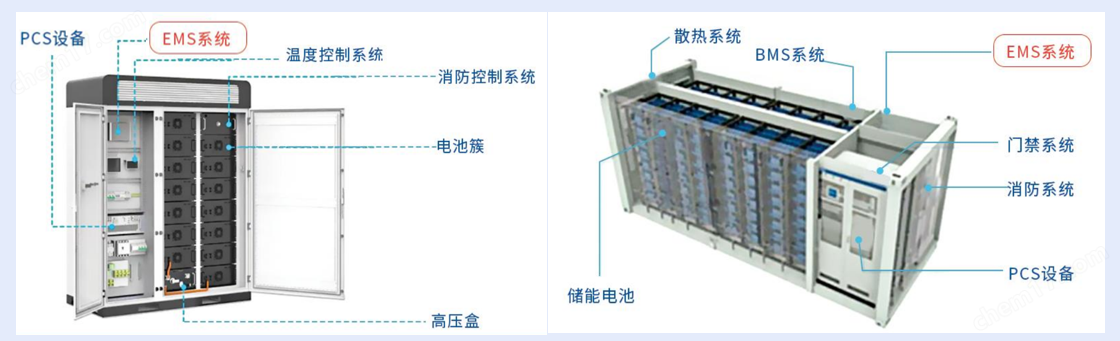

适用于工商业储能储能一体柜、储能集装箱。

系统结构

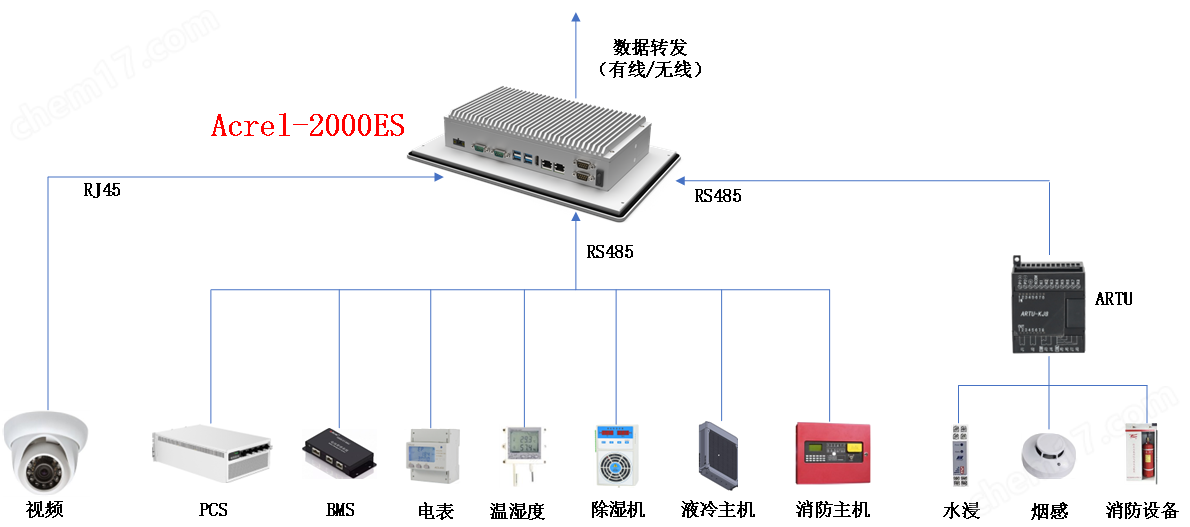

Acrel-2000ES，可通过直采或者通过通讯管理机或串口服务器将储能柜或者储能集装箱内部的设备接入系统。系统结构如下：

技术参数

系统接入：PCS、BMS、电表、温控、消防、水浸、烟感、视频、门禁等

硬件配置：CPU :Intel Celeron 5205U；内存:8G；硬盘:512G；操作系统:Windows

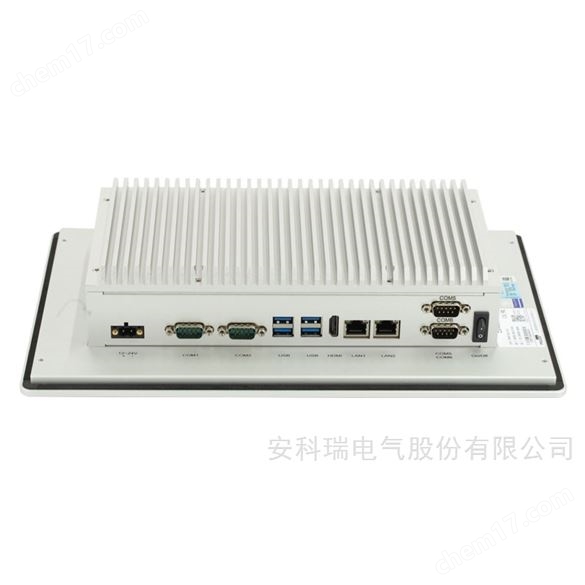

通信接口：2×COM；4×RS485, 4×USB3.0, 2×LAN, 1×HDMI，8×DI、8×DO（选配）

通信方式：支持RS232/485、TCP/IP和4G(选配)等

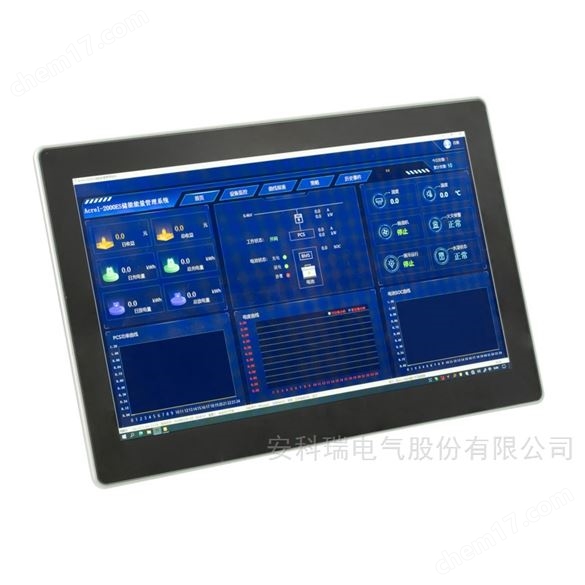

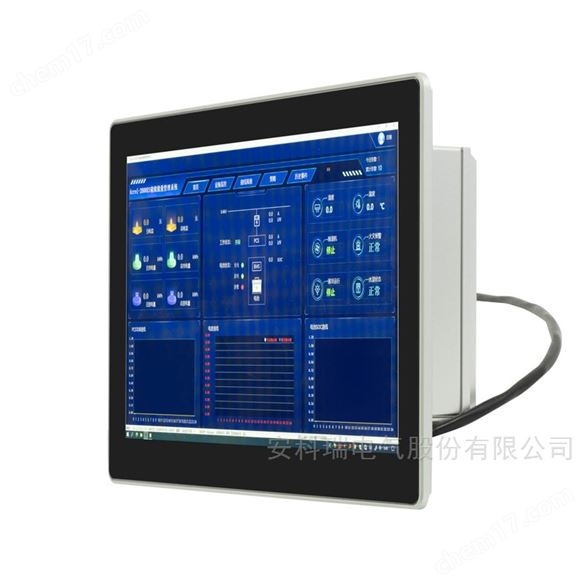

显示屏：电容屏、13.3寸（也可选15.6、17.3寸）；分辨率：1920×1080

主要功能：设备控制、状态监测、充放电优化调度、异常告警、数据转发、参数设置、通信管理、图形绘制、视频监控、历史曲线、事件查询、报表统计、权限管理

支持规约：支持IEC101、IEC103、IEC104、MODBUS RTU/TCP及私有协议等通讯协议

功能和策略

手动策略：

支持手动进行并离网切换，需PCS协议支持控制。

计划曲线（削峰填谷）：

用户依据当地分时电价自行配置电价模板，设定不同时段内 PCS 的充放功率，组成削峰填谷策略模版；提供按日、按周配置策略模版的功能。适应多地区、多电价环境下策略运行模式。

需量控制：通过在总进线的变压器低压侧接入总表实时采集需量值，当需量值达到限制值（可设）时触发需量控制，系统根据配置的参数进行对储能做减小充电、放电等动作。

动态扩容：

通过在总进线的变压器低压侧接入总表实时采集变压器负载率，当变压器负载率达到限制值（可设）时触发保护，系统根据配置的参数进行对储能做减小充电、放电等动作。

防逆流控制：

通过在总进线的变压器低压侧接入总表实时采集逆功率数据，当出现反向功率且达到限制值（可设），系统根据配置的参数进行对储能做静置、减小放电、充电等动作。

系统的防逆流策略实现是软件保护，若需要实现响应更快、更靠谱的保护，则需要加上相应的逆功率保护装置，检测到逆流立即跳闸保护。

备用电源：

在电网出现异常或者故障时，支持离网运行，需PCS支持该项功能。

动环保护策略：

实时读取设备运行数据，结合限值参数进行异常告警保护及联动控制

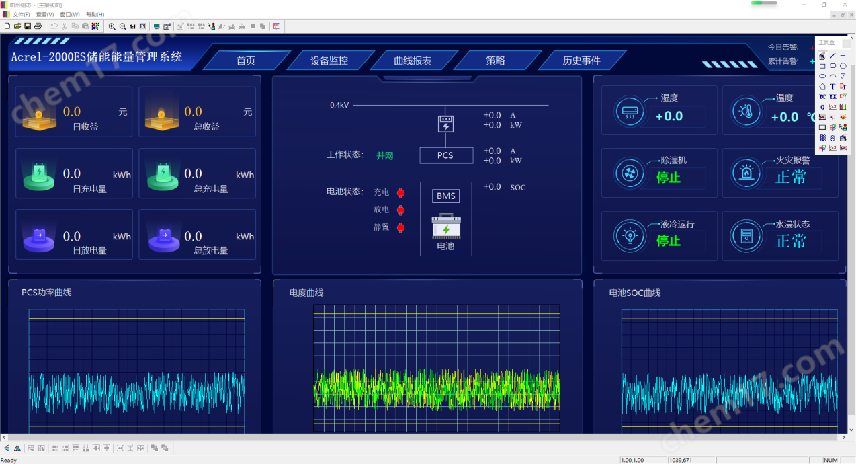

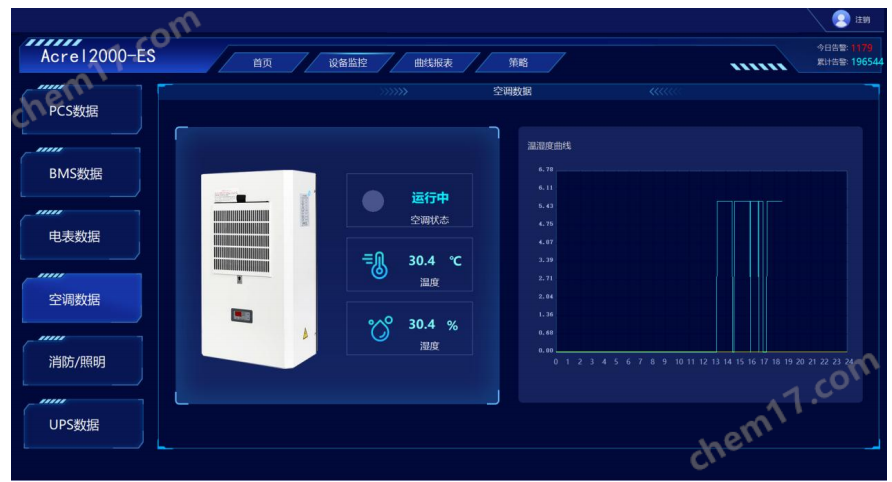

工商储柜EMS管理系统功能

（1）数据采集

采集电池管理系统的各组电池的总电压、电流、平均温度、 SOC、SOH、充放电电流和功率限值、单节电池电压、单节 电池温度、各节电池的均衡状态、故障及报警信息、历史 充放电电量、历史充放电电能、容量、可充电量、可放电 量、充放电次数等常用信息并进行显示；

采集并显示 PCS 系统的相关参数，包括：直流侧的电压/ 电流/功率等、PCS 的三相有功功率、无功功率、三相电压、 三相电流、功率因素、频率、运行状态、报警及故障信息 等常用信息，及日输入电量、日输出电量、累计输入电量、 累计输出电量等；

采集储能系统的各个状态量，包括主回路状态（开关、事 故跳闸信号、保护动作信号、异常信号）。

（2）数据处理

实时数据显示处理功能；  采集智能电表、PCS 系统、测控装置的电能质量数据，进 行统计分析和显示；  能量管理系统能够对采集数据进行合理性检查、限值告警。

（3）数据存储

将采集到的数据存储于配套数据库中，数据颗粒度做到分 等级存储，储能系统整体信息分钟级存储。

（4）系统控制

接收并实施上级系统对储能系统的启动/停止指令及功率 下发指令。 能量管理系统能够控制系统的运行，包括开/关机，及根据 变流器通信协议定义的功率，电压，电流指令的下发，并 清楚逐步下指令的步骤与当前状态，防止误操作。

（5）曲线报表

统计储能系统的工作情况和用电量情况，统计用户的月使 用电量，显示历史数据并具备数据及报表下载功能。 统计储能系统的工作情况和用电量情况，统计用户的月使 用电量，显示历史数据并具备数据及报表下载功能。

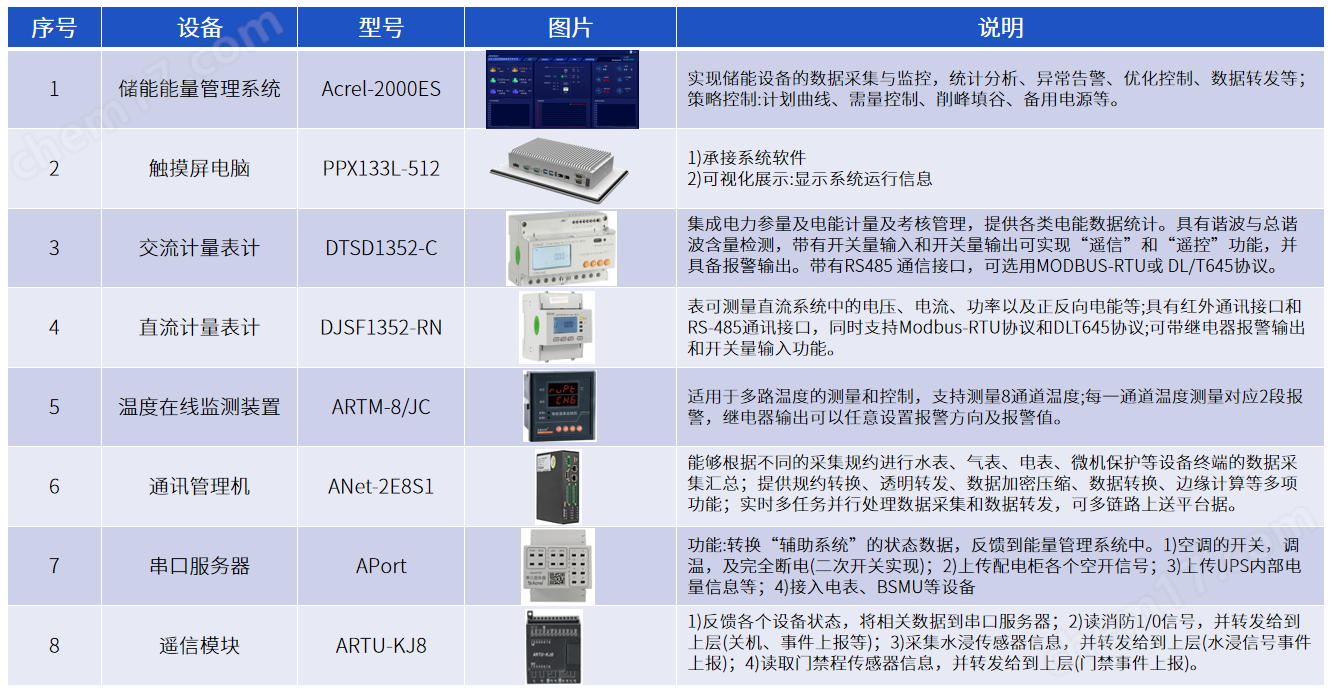

集装箱储能系统配套产品
